Thermalbefliegungen

Erkenntnisse und Instrumente, die dazu beitragen, die Ausprägungen klimatischer und klimaökologischer Faktoren zu erfassen, um sie im nächsten Schritt durch planerische Maßnahmen gezielt positiv zu beeinflussen, spielen eine große Rolle in der klimaverträglichen Planung und in der Anpassung an den Klimawandel. Zentrale Grundlagen hierfür liefern Thermalscanner Befliegungen und deren Auswertungen und Erkenntnisse. Thermal-Befliegungsdaten liefern eine Vielzahl von Anwendungen, darunter das thermische Verhalten unterschiedlicher Oberflächen, das Detektieren von Hitzeinseln und eben auch als Eingangsgröße für klimatische Analysen.

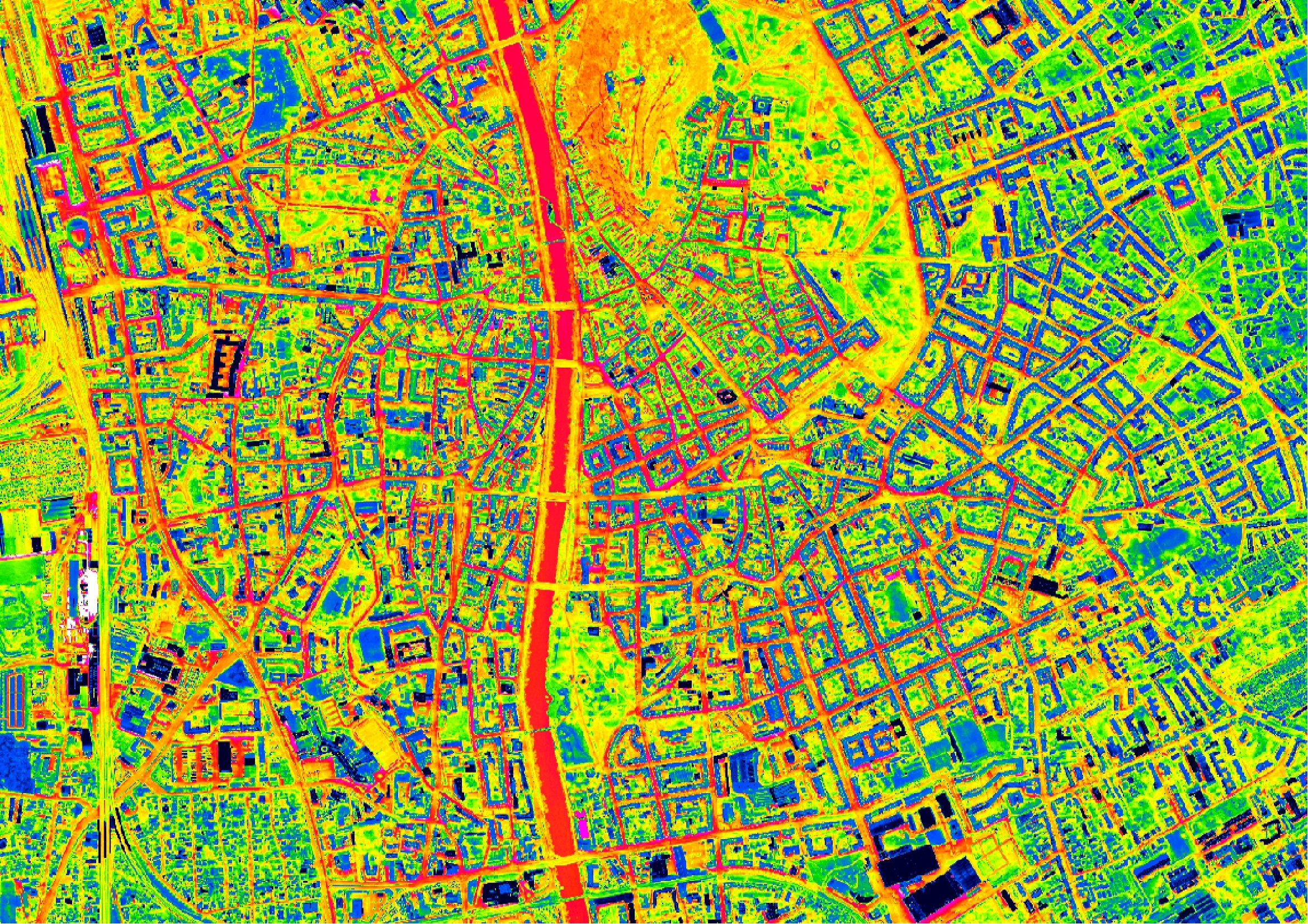

Bereits in den Jahren 1986, 1996, 2004 und 2011 erfolgten Thermalscanner - Befliegungen in der Stadt Graz. Im Jahr 2020 folgte eine Winter-Thermalbefliegung welche in erster Linie das Auffinden von Fernwärme-Lecks zum Ziel hatte und auch Hinweise zum Wärmeverlust über Dachflächen ermöglichte.

Sommer Befliegungen 2021

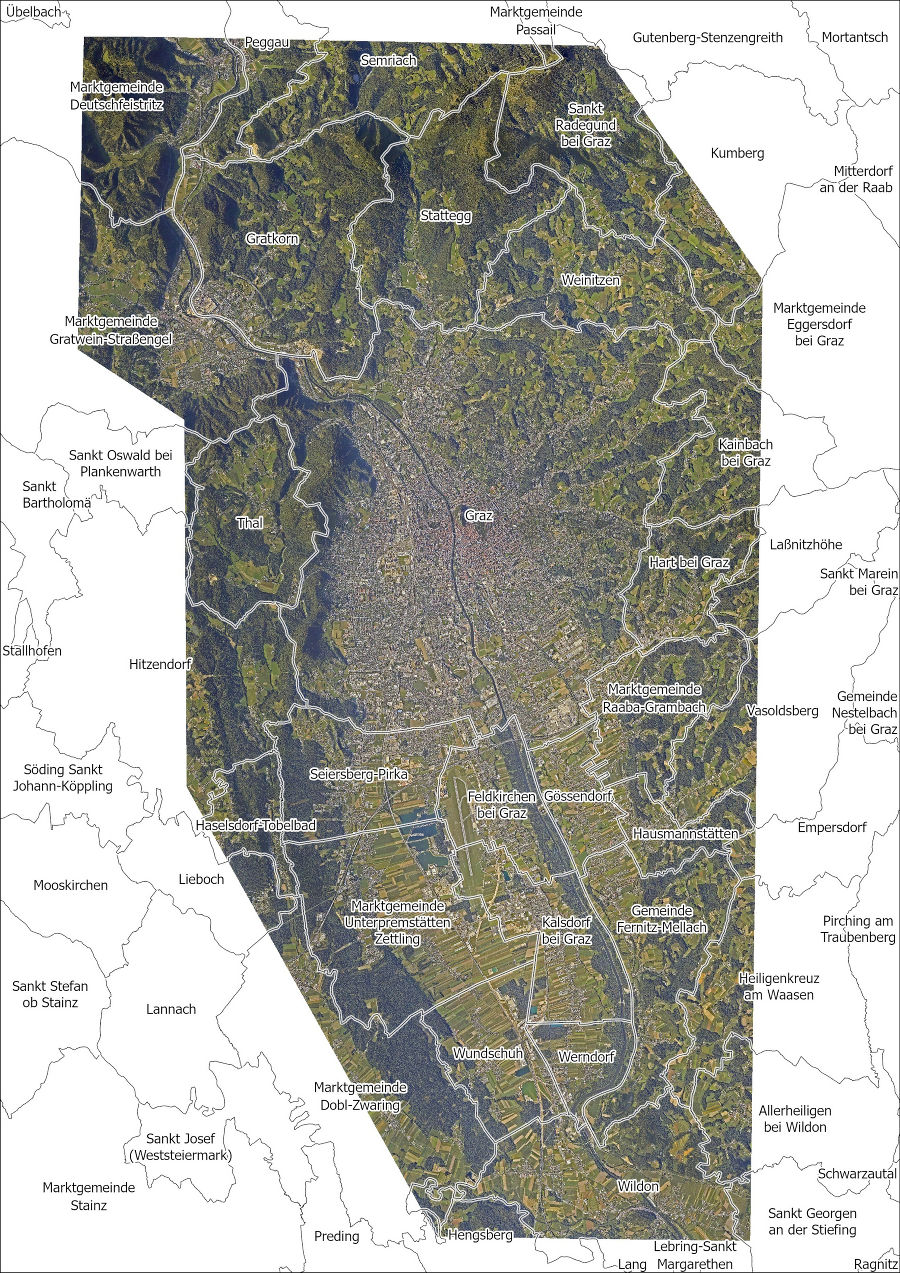

Befliegungszone Steirischer Zentralraum
Befliegungszone Steirischer Zentralraum© A10/6

Im Zuge des Aufbaus des Klima-Informationssystems (KIS Graz) erfolgte eine weitere Thermalscannerbefliegungen im Sommer 2021. Erstmalig wurde das Grazer Stadtgebiet sowie Teile des Steirischen Zentralraums gemeinsam beflogen. Das zu befliegende Gebiet hatte ein Flächenausmaß von rund 600km² und erstreckt sich von Deutschfeistritz im Norden bis Wildon im Süden, im Osten Vasoldsberg und im Westen Tobelbad bzw. Premmstätten (Abb. Flugzone Steirischer Zentralraum). An den Tagen zwischen 08. September 2021 und 10. September 2021 fanden insgesamt 4 Befliegungen statt, jeweils ein Morgen- und Mittagsflug über beiden Flugzonen. Erfasst wurden neben der thermalen Infrarotstrahlung (Spektralbereich 7,5 - 14 µm) auch Bilder im sichtbaren Lichte welche die georeferenzierung und Entzerrung der Thermalbilder vereinfachte. Es entstanden eine Vielzahl unterschiedlicher Produkte wie ein Oberflächenmodell und entsprechendem DSM-Orthophotomosaik in RGB sowie thermalen DSM-Orthophotomosaiken für den Morgen- wie auch Mittagsflug, beider Flugzonen.

Die Thermalscannerbefliegungen 2021 im Steirischen Zentralraum wurden unterstützt aus Mitteln des Steiermärkischen Landes- und Regionalentwicklungsgesetztes (StLREG 2018).

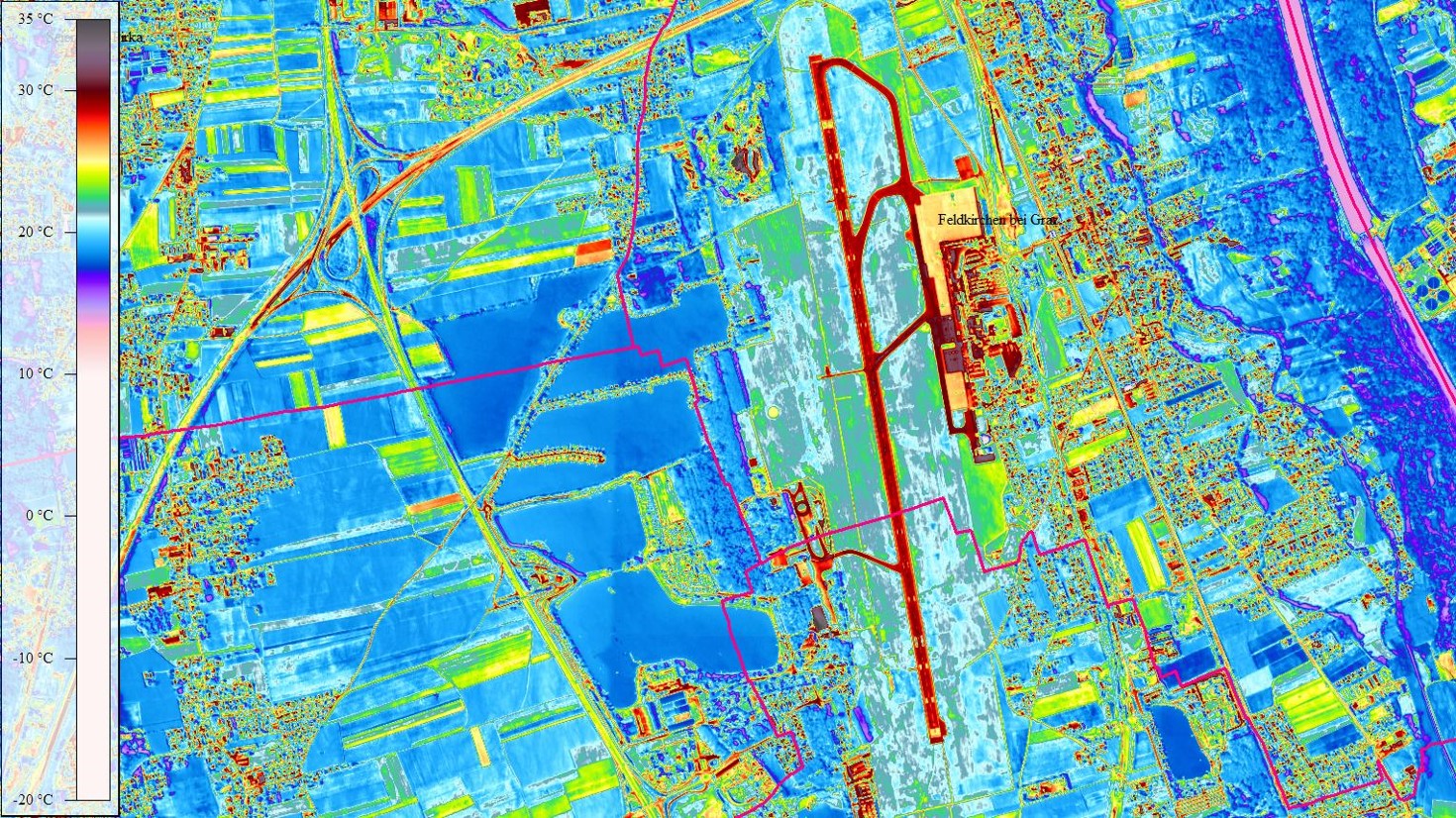

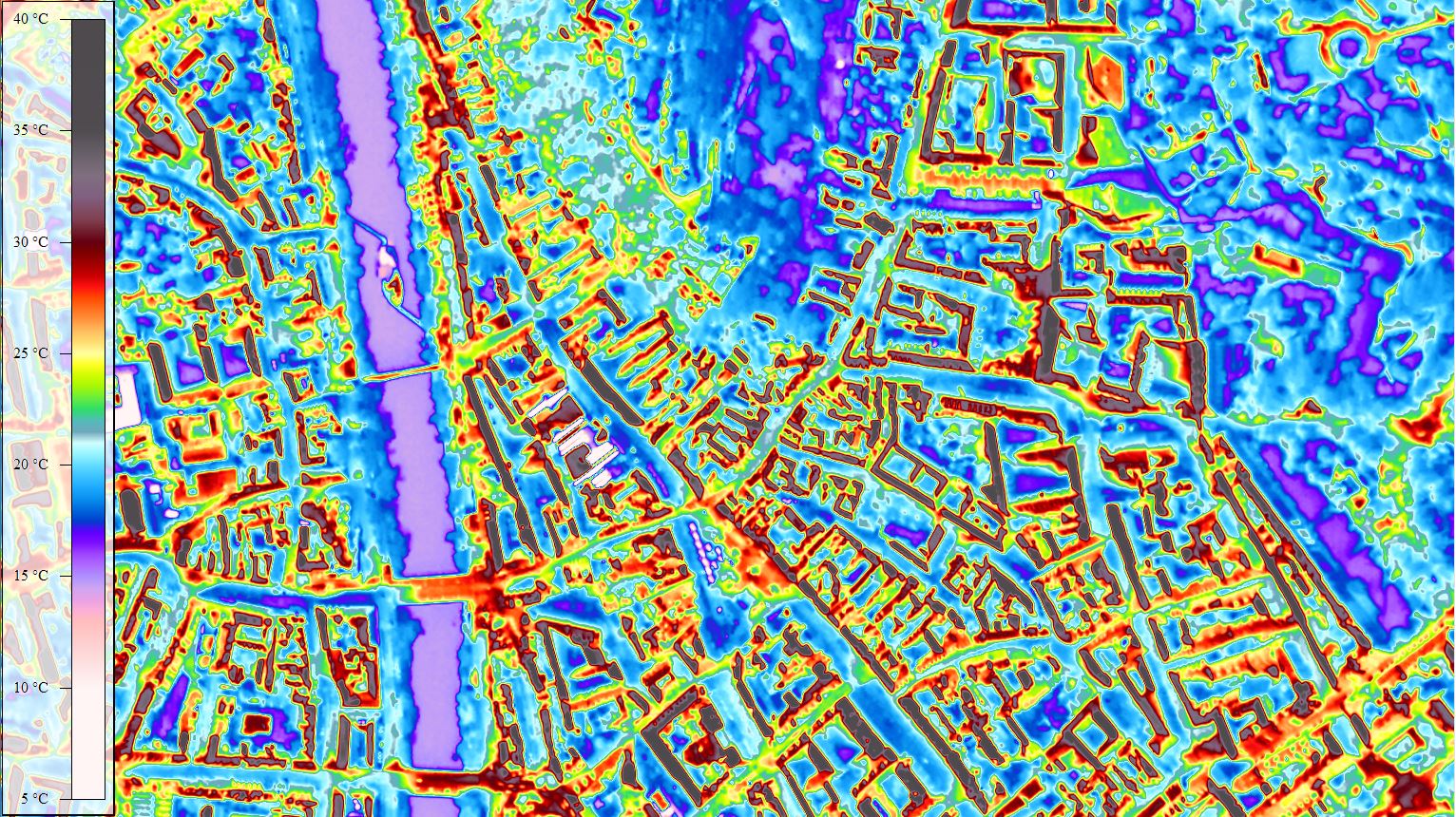

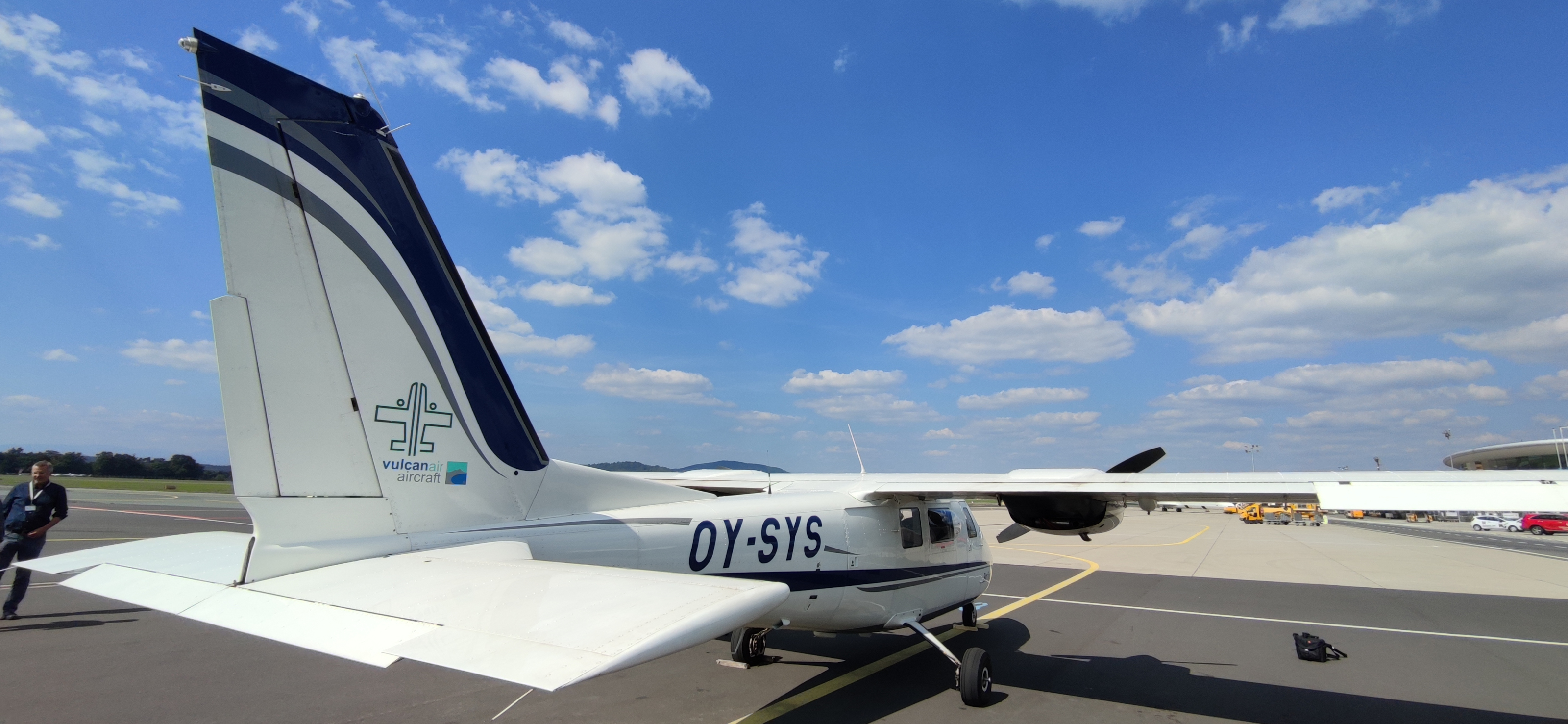

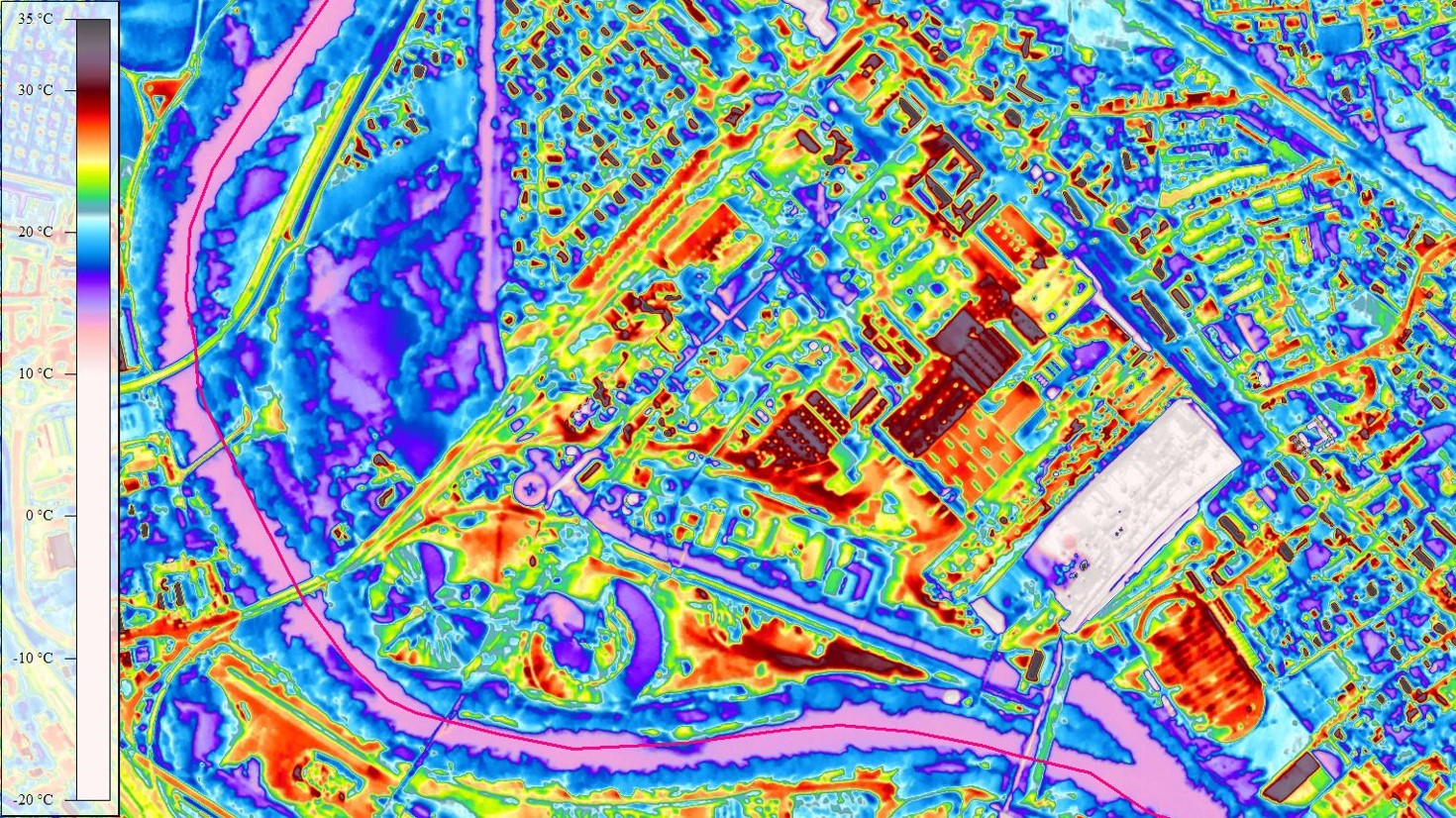

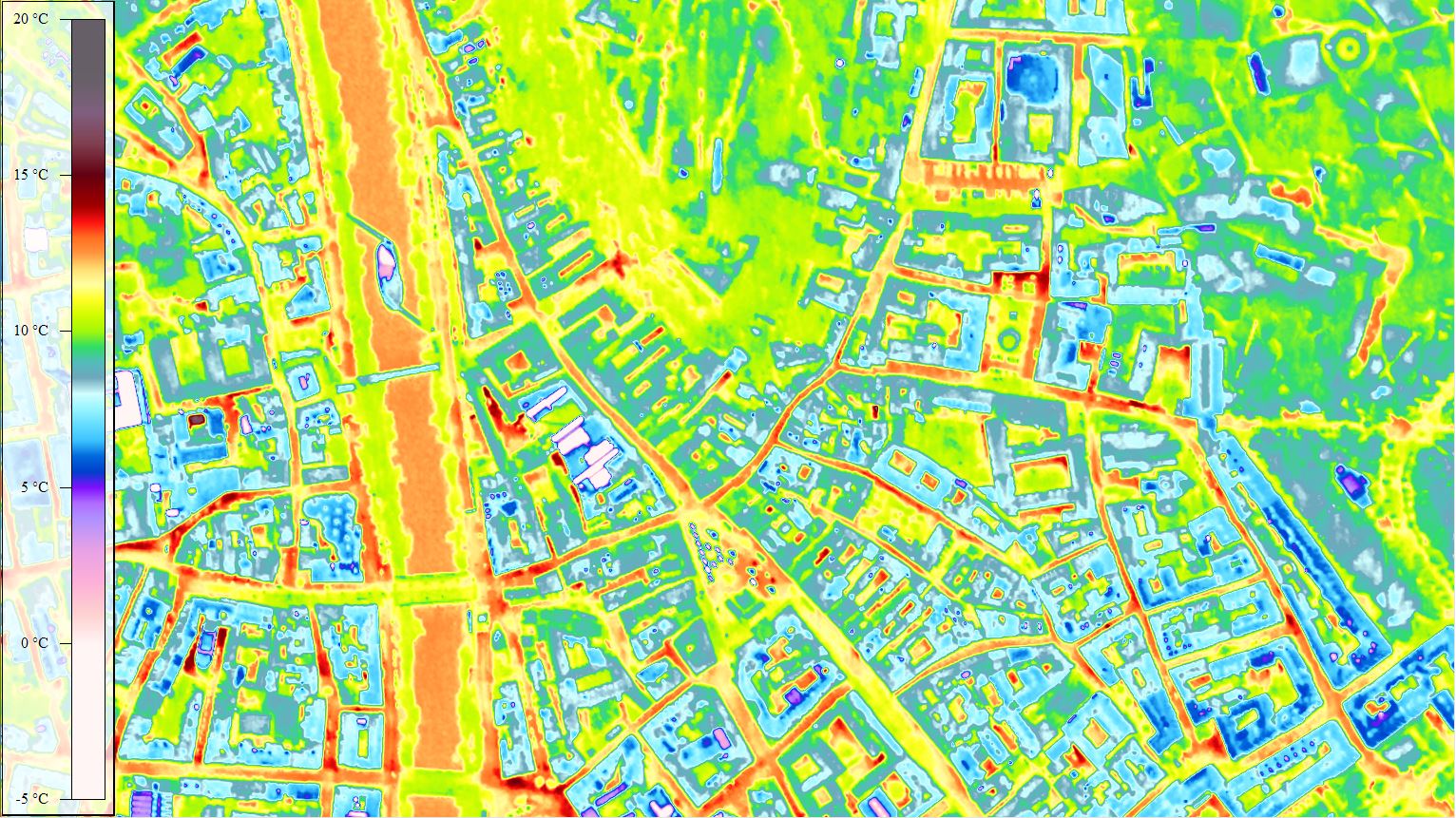

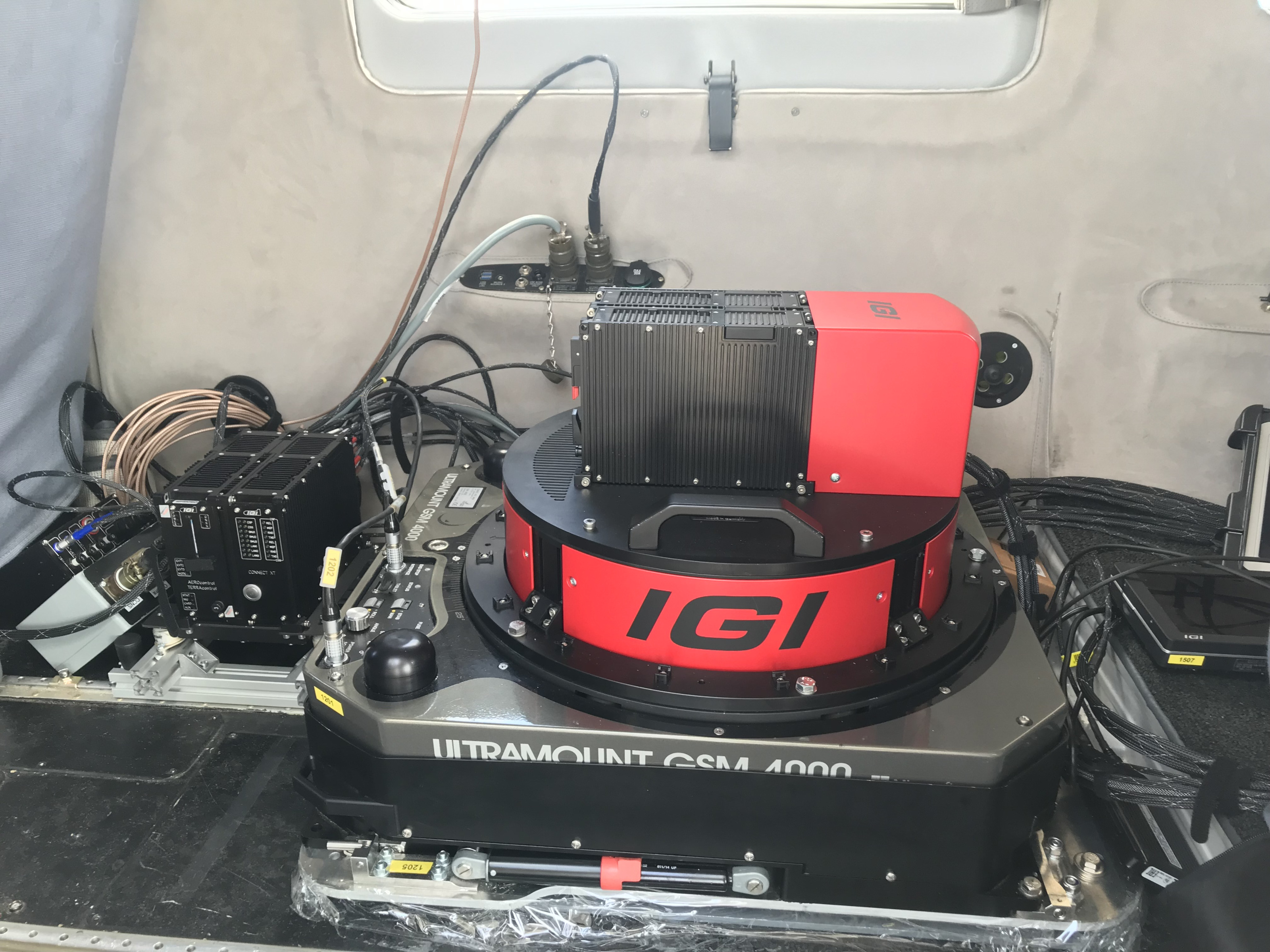

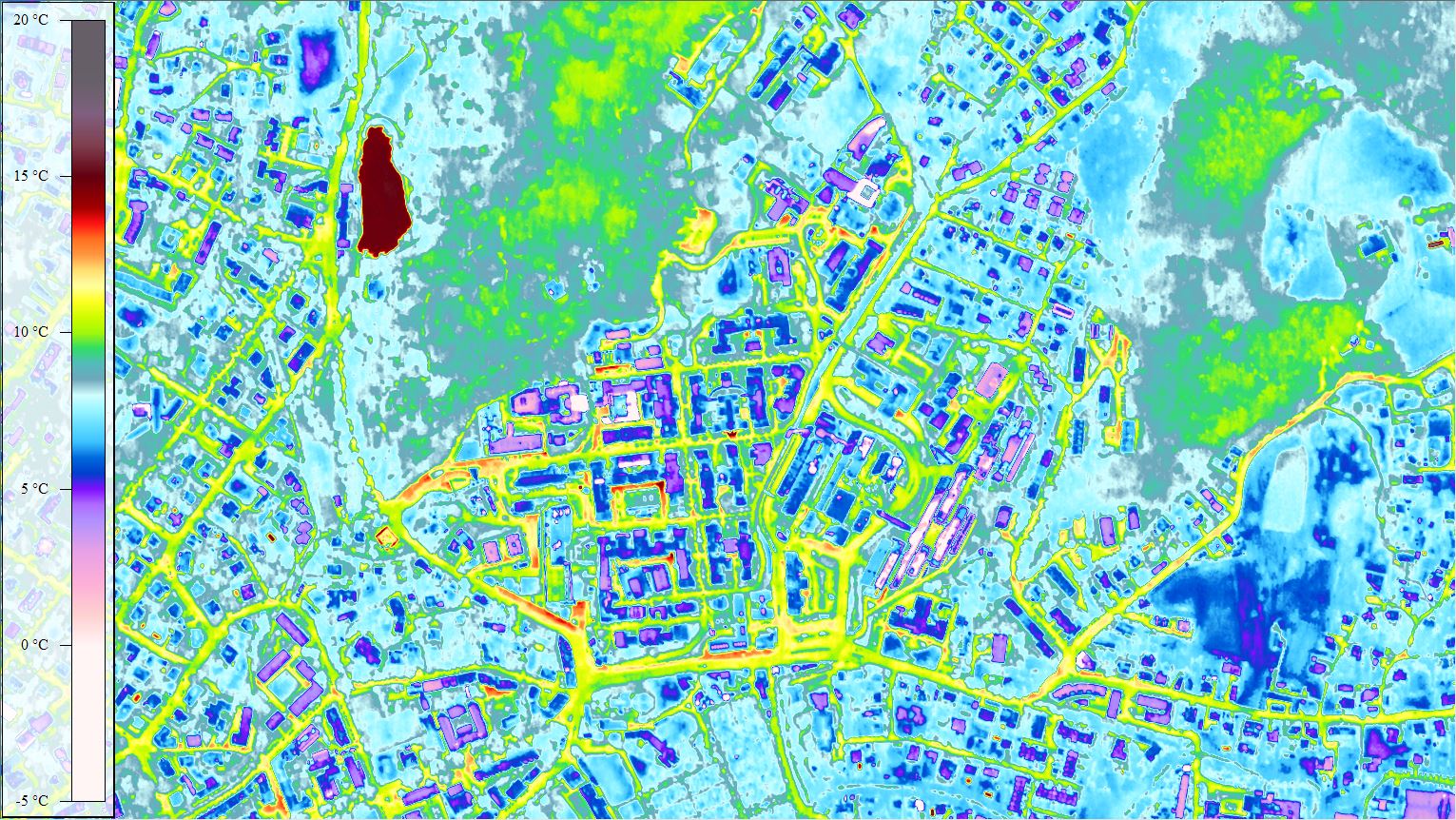

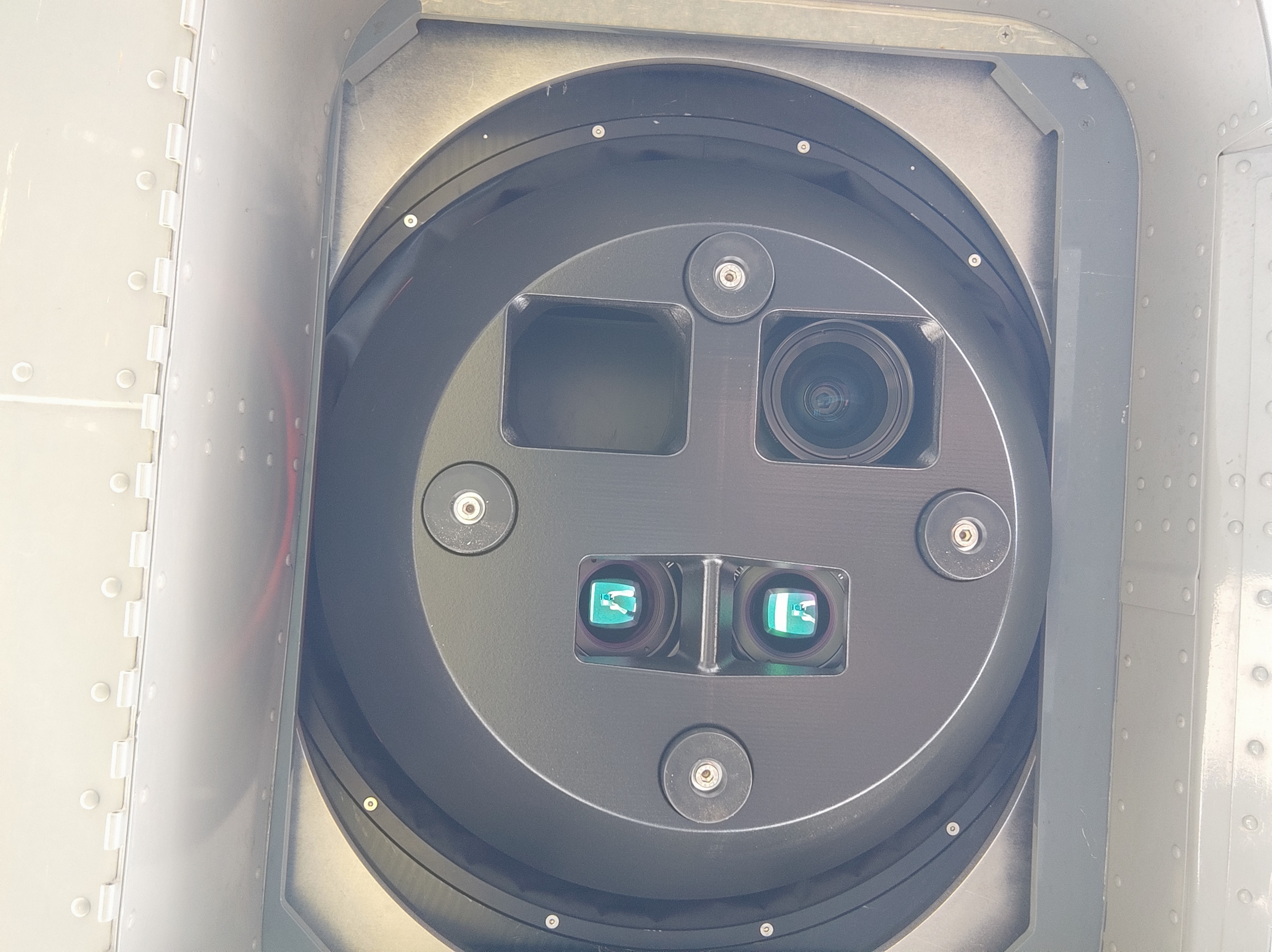

FlugzeugKamerasystemKamerasystem untenFlughafenGratkornGraz Zentrum MorgenGraz Zentrum MittagGraz LKH MorgenGraz LKH Mittag

Thermalbilder im Online Service

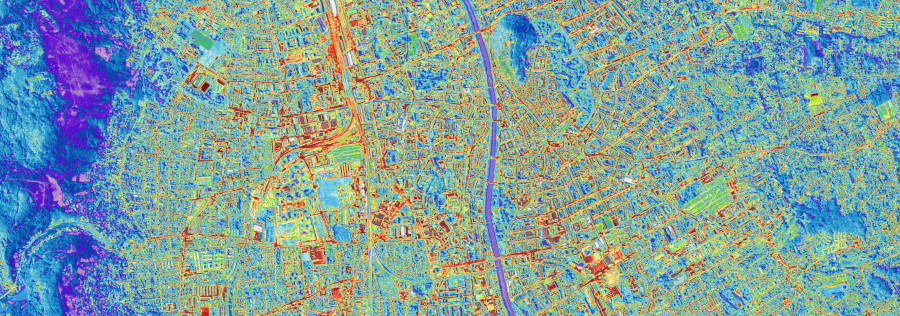

Online Service Thermalbilder
Online Service Thermalbilder© AG KIS

Die im Zuge der Thermalscannerbefliegung im Steirischen Zentralraum generierten Daten sind ab sofort im Digitalen Atlas des GIS Steiermark verfügbar. Die interaktive Karte wird laufend mit Ergebnissen aus dem Klima-Informationssystem erweitert. Die Funktionen der Online-Navigation lassen vielfältige Interpretationen und Analysen der Thermalbilder zu. So können etwa Strahlungstemperaturen bei Tag und bei Nacht abgerufen und miteinander verglichen werden. Ebenso veranschaulicht werden können die Daten in Form von Profil-Ansichten und 3D-Modellen.

Wärmeinsel - Untersuchungen

Um innerstädtische Wärmeinsel-Effekte zu erfassen und Erkenntnisse darüber zu erlangen wurden erstmalig mittels dem Einsatz von Drohnenbefliegungen Daten mit hochauflösenden Wärmebildkameras, 3D-Scannern und RGB Bildern erfasst. Dadurch können zur städteplanerischen Evaluierung und Optimierung der thermischen Situation (gefühlte Temperatur) von öffentlichen Plätzen wichtige Erkenntnisse erlangt werden.

Mit diesem neuen Verfahren kann nun eine Lösung angeboten werden, die es ermöglicht, die Effekte von Bau- oder Begrünungsmaßnahmen qualitativ zu erfassen und quantitativ basierend auf der Modellierung von realen Messdaten abzuschätzen. Dadurch kann über die konkrete Kühlungswirkung von Fassadenbegrünungen, Baumpflanzungen, Rasenflächen, Verschattungselementen, Wasserflächen oder unterschiedliche Oberflächenbelägen eine Aussage getroffen werden und gleichzeitig jene Standorte identifiziert werden, an denen die Maßnahmen ihre größtmögliche Wirkung entfalten.

In einem ersten Schritt wurden folgende öffentlich Plätze und Straßenzüge aufgenommen:

  • Freiheitsplatz
  • Karmeliterplatz
  • Tummelplatz/Bischofplatz/Einspinnergasse
  • Zinzendorfgasse/Teile Schubertstraße/Teile der Karl-Franzens-Universität
  • Annenstraße - Abschnitt Elisabethinergasse bis Babenbergerstraße
  • Ecke Schießstattgasse/Wielandgasse/Schönaugasse

Die Erkenntnisse dienen als wissenschaftlich fundierte Grundlage bei der Neu/Umgestaltung, Begrünungsmaßnahmen und Verbesserung des Komforts von öffentlichen Plätzen.

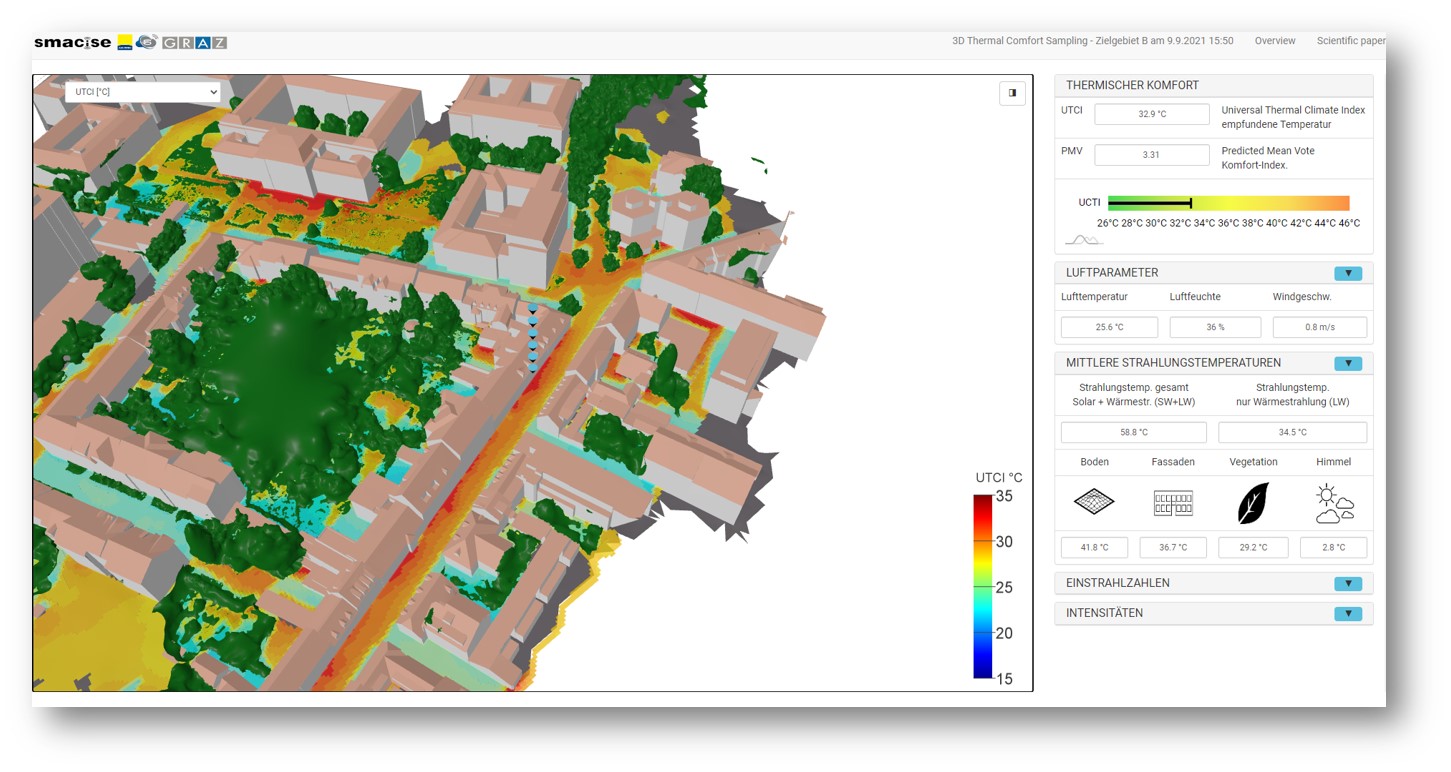

KarmeliterplatzDrohne und BegleitmessungKamerasystem untenKarl-Franzens-UniversitätGefühlte Temperatur Zinzendorfgasse
